接地电阻测试仪的使用方法

    接地电阻测试仪摒弃了传统的人工手摇发电工作方式,采用先进的中大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并在一种机型上是一种新型接地电阻测量仪。

    接地电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值,还可用于测量土壤电阻率及对地电压。

    4105a 接地电阻测试仪使用方法:

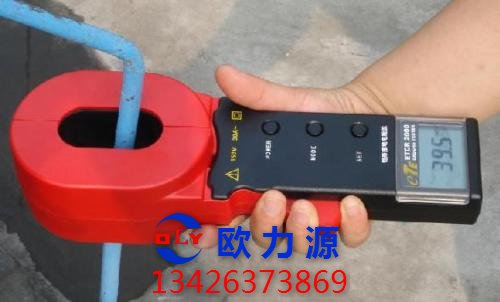

    接地电阻测试仪

    (1) 打开仪器,如果显示屏没有显示电池符号,则表示目前电力充足,如果显示屏闪烁或出现电池符号,则应及时更换电池。

    (2) 测量前确认测试线插头已经完全插人测试端。连接不紧密将导致测量结果出现误差。

    (3) 测量接地电阻时,E-C 或E P 的端子间会产生最大50V的交流电压。不要接触测试导线以免触电。

    (4) 常规接地电阻测量法。

    将辅助接地棒P及C以直线相距被测接地物5~ 10m 处打人地下,连接绿色导线至仪器端子E,黄色导线至端子P,红色导线至端子C (将辅助接地棒插在含水量高的土地中,遇干地、矽地或含碎石地时,须加水以保持接地捧打人处的潮湿。遇水泥地时将接地棒平放加水,并将湿毛巾等覆于接地捧上再测量)。

    (5) 接地电压的测量。先将量程选择开关换至接地电压(EARTH VOLTAGE) 挡。

    此时,显示屏若B 1-19接地电阻测试仪显示一电压值则表示系统中有接地电压存在,请确认此电压值必须在10V 以下,如果此电压值在10V以上,则接地电阻的测量值可能会产生误差,此时应先将被测接地体的设备断电,使接地电压下降后再进行测量。

    (6) 接地电阻测量。首先从20002挡开始,按下“测定”(PRESS TEST)键,LED将会点亮表示在测试中。若显示值过小,再依2002、20Q2挡的顺序切换。此时的显示值即为被测接地电阻值。

    则表示辅助接地棒C 的辅助接地阻抗太大。

    在测量时如果显示屏显示此时请检查各接线是否松开,或在辅助接地棒周围增加土地湿度来减小接地阻抗。

    注意:

    接线时确保连线各自分开。在测试导线互相缠绕,接虚的状态下测试,将会产生相互感应,影响读数,辅助接地阳抗太大,显示值将产生误差,确保将助接地棒P、C 打人潮湿的土地中,确保各连接部分完全接触。

    (7)接地电压的测量。先将量程选择开关换至接地电压(EARTH VOLTMGE)挡。

    此时,显示屏若显示一电压值则表示系统中有接地电压存在,请确认此电压值必须在10V以下,如果此电压值在10V以上,则接地电阻的测量值可能会产生误差,此时应先将被测接地体的设备断电,使接地电压下降后再进行测量。
