英格索兰油泵、水泵、散热器、油滤的安装

    1.英格索兰压缩机机油泵的安装

    (1)用吊具把机油泵吊到安装孔上。

    (2)安装机油泵进油口密封垫,注意密封垫上的油孔位置。

    (3)安装机油泵进油口螺栓并上紧。

    (4)安装机油泵接口密封垫。

    (5)安装机油泵接口螺栓并上紧。

    (6)在前盖辅助传动箱里安装机油泵传动齿轮,在齿轮和花键上涂上一层润滑油。

    (7)在前辅助传动箱上安装机油泵前轴承盖和轴承盖密封垫,注意密封垫上的油孔位置。

    (8)安装并上紧轴承盖螺栓。

    (9)安装磁电机驱动板和密封垫,上紧固定螺栓。

    (10)安装机油泵回油管,并上紧卡环。

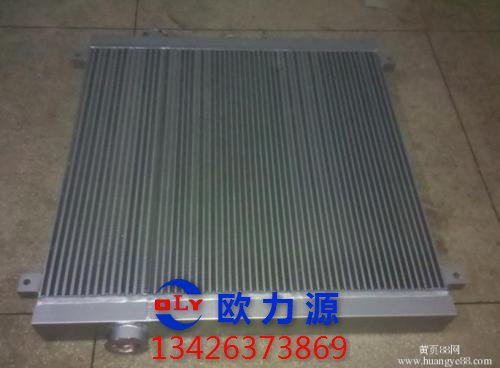

    英格索兰压缩机散热器

    2.英格索兰压缩机水泵的安装

    (1)在水泵上安装水泵接口密封垫。

    (2)把水泵安装到前辅助传动箱上,注意水泵的方向。

    (3)安装水泵接口螺栓并上紧。

    (4)取下水泵轴承盖油封,把轴承盖清洗干净。

    (5)用合适的心冲安装新的油封。

    (6)安装水泵轴承盖和接口密封垫,注意密封垫油孔的位置。

    (7)安装小循环管线,接口密封垫,上紧螺栓。

    (8)安装水泵轴护罩和轴承盖螺栓并上紧。

    (9)安装水泵进水口管线和法兰密封垫。

    (10)安装并上紧法兰螺栓。

    3.英格索兰压缩机机油散热器的安装

    (1)安装机油散热器上的水套密封圈,并在密封圈上涂上皂液。

    (2)安装机油散热器进口油管密封圈,并在密封圈上除上少量润滑脂。

    (3)用吊具吊起机油换热器。

    (4)把机油散热器安装到缸体上的两颗双头螺柱上,戴上螺帽。

    (5)用力推机油散热器使边盖水套密封圈进入套管。

    (6)安装飞轮壳上的水管密封垫,戴上螺栓。

    (7)安装水泵出口密封垫,戴上螺栓。

    (8)安装机油散热器进口油管的螺栓。

    (9)在所有的部件都安装到位后上紧螺栓,先上紧水泵出口螺栓,然后是进口油管螺栓、飞轮壳上的水管螺栓,最后上紧缸体上的固定螺栓。

    4.英格索兰无油压缩机机油滤清器的安装

    (1)安装主油道密封圈。

    (2)安装进油管密封圈。

    (3)把机油滤清器油管插到机油换热器出口的套管里,把滤清器装到空压机上。

    (4)安装4条紧固螺栓和平垫并上紧。

    (5)安装油管卡子,并上紧。
