转动空压机动志特性测试及报警

    在现代生活中,转动(旋转) 空压机装置占有特别重要的地位,用来完成能量的转 换。

    在许多应用场合,必须防止事故的发生。如上述可知,能否发现旋转装置的异常状 态并作出可靠的予报,显得特别重要。

    通常,振动信号是相对于旋转频率的谐波或分谐 波。此外,信号中还可能叠加有附近某些振源所引起的,与待测信号无关的一些干扰噪声。

    作为空压机故障检测,第一步是从放在适当位置上的传感器中得到振动信号, 并将与转动振动有关的信号从与转动无关的信号中分离出来。

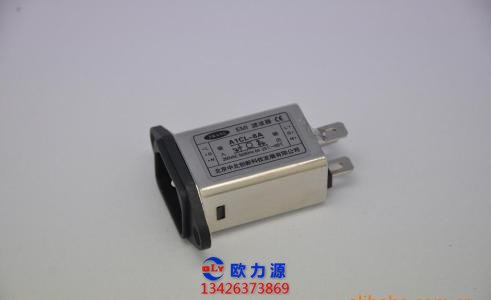

    空压机滤波器

    可用手动或自动扫频方 法,由一个频率到另一个频率依次完成。如前述,如果我们使用正弦信号去激历系统, 用频率响应测试仪即能测得系统响应的各次傅里叶系数。

    频率响应分析仪的工作原理,赋与它有抑制高次谐波和噪声干扰的能力。

    如果积分 时间选择足够长,可将噪声的影响降低到可以忽略不计的程度,形象地比喻,频率响应 分析仪似乎是一个Q值很高的选频带逼滤波器,其中心颜率由振荡器所设立的频率确定。

    相关滤波对噪声和谐波干扰的抑制能力可使测量具有很高精度及良好的重要性。测 量精度及重复性的好坏,主要取决于得测信号本身的信噪比,以及所要求的测量时间。

    在谐波失真较大且噪声千扰严重的场合,为保证有良好测试精度和重复性,须将积分时 间相应增大,正因为频率响应分析器有抑制噪声的能力,使它特别适用于旋转装置的检 测。

    问题是必须使1250中振荡器频串与旋转速度同步,这可用从旋转装置主轴引出脉神 (每旋转一周产生一个脉冲) 去网少1250中装有同步器(选择件),同步器内含 有6801cpu,微处理机根据脉冲时间间隔,经过计算,控制振荡器的振蔼频率,达到同 步位,即可对振动信号进行分析。

    1250频率响应分析仪的工作频率范围为10kHz- 15.535kHz幅度测量精度土0.02dB,相位测量精度为土0,1*.当采用1251通道扩展 器与1250联用时,可组成1251/1250多通道测试系统,测量通,道;可扩展到34个之 多。

    1251/1251的典型应用示于图中,测试系统用来对各级透平发电机的稳态,启 动状态或停止状态特性进行检测,可进行1至16次谐波分析。

    通常,监测系统所要处理的数据非常之多可能需要强有力的数据采集系统,以便 对测得数据进行采集和处职,1250/1251测试系统具有IEEE-488接口,与数据采集 系统连接特别容易。
